다이오드는 전자 회로에서 중요한 역할을 하는 소자입니다. 이 글에서는 디지털 멀티미터를 사용하여 다이오드를 테스트하는 방법을 자세히 알아봅니다. 극성 확인부터 순방향 전압 측정까지, 다이오드의 상태를 쉽게 파악할 수 있는 단계별 가이드를 제공합니다. 전자 공학에 관심 있는 분들에게 유용한 정보가 될 것입니다.
다이오드의 기본 개념
다이오드(diode)는 전류를 한 방향으로만 흐르게 하는 반도체 소자입니다. 양극(anode)과 음극(cathode)으로 구성되어 있으며, 순방향으로 전압을 걸어줄 때만 전류가 흐릅니다. 이러한 특성 때문에 정류기, 전압 안정기 등 다양한 전자 회로에서 활용됩니다.
멀티미터를 이용한 다이오드 테스트
디지털 멀티미터는 다이오드의 상태를 쉽게 확인할 수 있는 도구입니다. 대부분의 멀티미터에는 다이오드 테스트 기능이 내장되어 있어, 간단한 조작만으로도 다이오드의 정상 여부를 판단할 수 있습니다.
테스트 방법
1. 멀티미터의 다이오드 테스트 모드 선택
2. 빨간색 프로브를 다이오드의 양극(anode)에 연결
3. 검은색 프로브를 다이오드의 음극(cathode)에 연결
4. 멀티미터 화면의 수치 확인
정상 다이오드의 경우, 순방향 전압 강하값(보통 0.6~0.7V)이 표시됩니다. 역방향으로 연결하면 'OL'(Over Limit) 또는 무한대 표시가 나타납니다.

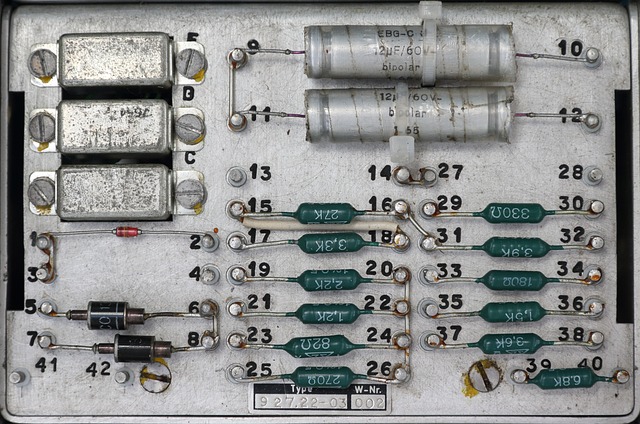

다이오드 극성 구별하기
다이오드의 외관을 통해 극성을 구별할 수 있습니다. 대부분의 다이오드는 음극 쪽에 띠 표시가 있어 쉽게 구분할 수 있습니다. 또한, 다이오드의 긴 다리가 양극, 짧은 다리가 음극입니다.
저항 측정 모드를 이용한 테스트
다이오드 테스트 기능이 없는 멀티미터의 경우, 저항 측정 모드를 활용할 수 있습니다. 이 방법은 다음과 같습니다:
1. 멀티미터를 저항 측정 모드로 설정 (보통 1~10kΩ 범위)
2. 순방향으로 다이오드 연결 (빨간색 프로브를 양극에, 검은색 프로브를 음극에)
3. 측정값 확인 (정상 다이오드는 수 kΩ의 저항값 표시)
4. 역방향으로 연결하여 무한대 저항 확인
주의사항
1. 테스트 전 회로에서 다이오드 분리
2. 정확한 극성 연결 확인
3. 멀티미터의 사용 설명서 숙지
다이오드 테스트의 중요성
다이오드 테스트는 전자 회로의 문제를 진단하고 해결하는 데 중요한 역할을 합니다. 정기적인 테스트를 통해 회로의 안정성을 유지하고, 잠재적인 문제를 사전에 발견할 수 있습니다.
마무리
멀티미터를 사용한 다이오드 테스트는 간단하면서도 효과적인 방법입니다. 이 과정을 통해 다이오드의 정상 작동 여부를 쉽게 확인할 수 있으며, 전자 회로의 유지보수에 큰 도움이 됩니다. 전자 공학에 관심 있는 분들이라면 이 기본적인 기술을 익혀두는 것이 좋습니다.
